Как узнать номер двигателя Cummins: где искать табличку и как расшифровать ESN
Каждый второй звонок в наш отдел подбора начинается одинаково: «Нужна прокладка на Камминз, экскаватор Hyundai». На вопрос «какой у вас ESN?» в трубке обычно пауза. А ведь именно серийный номер двигателя — а не модель техники — определяет, какая из четырёх модификаций прокладки встанет на ваш мотор. Разбираем, где искать номер на двигателях Cummins разных серий, что означают цифры и почему подбор по ESN экономит недели простоя.
journal
Что такое ESN и почему без него подбор — лотерея
ESN (Engine Serial Number) — уникальный серийный номер, который завод присваивает каждому двигателю Cummins. Современный формат — восемь цифр. По ESN дилерская база показывает точную комплектацию конкретного мотора: год выпуска, завод, конфигурацию топливной аппаратуры, номера всех установленных узлов.
Рядом с ESN на табличке указан ещё один важный код — CPL (Control Parts List). Это номер спецификации: двигатели одной модели с разными CPL могут иметь разные поршни, форсунки и настройки ТНВД. Пример из практики: на KTA19 в зависимости от CPL применяются разные комплектации форсунок — внешне детали похожи, но производительность отличается.
Если запомнить из статьи одну вещь — вот она: фотографируйте табличку двигателя целиком, а не переписывайте одну строчку. Поставщику нужны ESN и CPL вместе.
Где находится номер: по сериям
Общий принцип: ищите металлическую табличку (dataplate) на неподвижных частях двигателя — крышке шестерён ГРМ, клапанной крышке, блоке. Дубликат номера выбит прямо на блоке цилиндров — он выручает, когда табличка утрачена или закрашена.
| Серия | Где искать в первую очередь |
|---|---|
| 6BT / 6BTA 5.9 | Табличка на крышке шестерён ГРМ спереди; номер выбит на блоке над масляным охладителем |
| ISB / QSB | Передняя шестерённая крышка; дубль — на блоке со стороны ТНВД |
| ISC / QSC 8.3 и ISL / QSL / L9 | Табличка на клапанной крышке или сбоку блока; на DCEC-моторах — наклейка + выбивка |
| M11 / ISM / QSM | Корпус коромысел (rocker housing); выбивка на блоке слева |
| N14, NT855 | Крышка шестерён; у NT855 старых лет — только выбивка на блоке |
| KTA19, KTA38, KTA50 | Табличка на картере шестерён спереди справа; на V-образных K38/K50 — со стороны правого ряда цилиндров |
| QSK19–QSK78 | Dataplate на блоке + электронный паспорт в ECM (считывается сканером INSITE) |
Как выглядят ESN и CPL на табличке

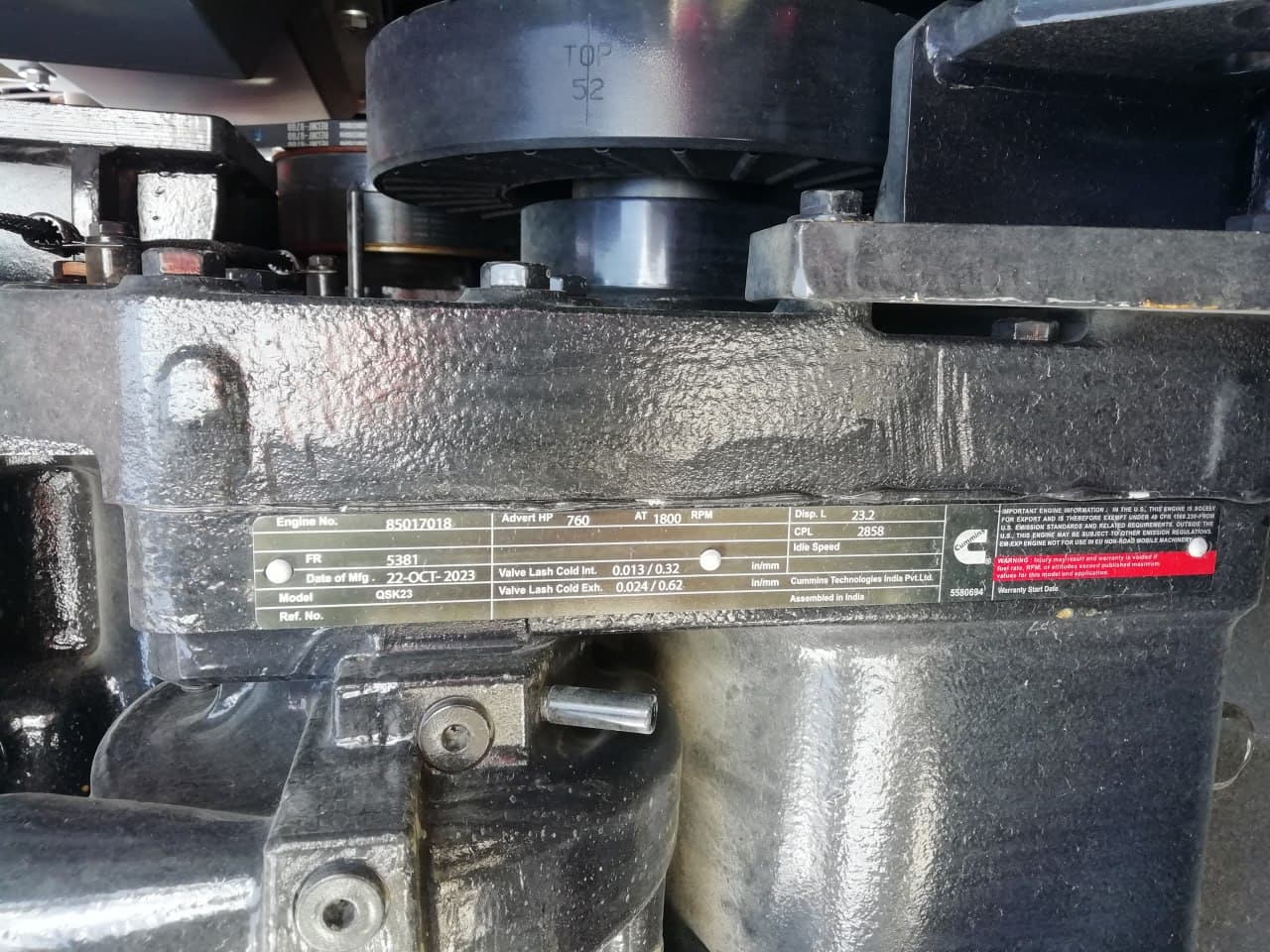

Два реальных шильдика Cummins: номер двигателя и CPL указаны в левой части таблички.
Расшифровка: что можно узнать из номера
Сам по себе ESN — не «говорящий» код, это порядковый номер в базе завода. Но косвенно он сообщает многое:
- Диапазон номера указывает на завод. Например, моторы производства CCEC (Chongqing Cummins, Китай — лицензионные NT и K-серии) и DCEC (Dongfeng Cummins — B, C, L-серии) имеют свои диапазоны нумерации. Американские и китайские KTA38 взаимозаменяемы по большинству деталей, но есть нюансы в топливной аппаратуре.
- Первые цифры коррелируют с поколением. По базе видно, выпущен мотор в 1995 или 2015 году — а значит, какое поколение прокладок и вкладышей на нём стоит.
- CPL привязывает комплектацию. Один и тот же QSK50 с разными CPL — это разные форсунки, разные настройки и иногда разные ГБЦ.
Расшифровать номер полностью «по формуле» нельзя — нужна заводская база. Мы делаем это бесплатно: присылаете фото таблички, получаете список узлов вашего мотора с точными артикулами.
Модель есть, номера нет: как быть
Бывает, что двигатель заменён, табличка потеряна, а на блоке — краска в три слоя. Тогда работаем от артикулов самих деталей:
- Ищите номера на крупных узлах. ТНВД, стартер, турбина, ЭБУ несут собственные таблички. По номеру ТНВД (например, 3075537 — насос PT для KTA38/KTA50) серия двигателя определяется однозначно.
- Считайте конфигурацию. Количество цилиндров, рядный или V-образный, объём по паспорту техники — этого хватает, чтобы сузить поиск до 2–3 серий.
- Пришлите фото узла, который меняете. Посадочные места, разъёмы и фланцы часто говорят больше, чем стёртая табличка.
