Установка и регулировка ТНВД по меткам: порядок работ и типичные ошибки
После замены топливного насоса двигатель может долго запускаться, дымить или не развивать мощность. Это ещё не доказывает неисправность нового насоса. Причиной бывает ошибка установки, воздух в подающей магистрали, неподходящее исполнение детали или неисправность, которая существовала до замены.
journal
Разбираться нужно с первого вопроса: какая топливная система стоит на двигателе? Слова «ТНВД» и «выставить по меткам» часто используют для разных узлов, хотя порядок работы с ними отличается. Здесь разберём эту разницу и подготовку к замене. Значения углов, положение фиксаторов, моменты затяжки и способ прокачки выбирают по заводской инструкции конкретного двигателя и насоса.
Когда метки связаны с моментом впрыска
У рядного или распределительного механического ТНВД подача топлива связана с положением его привода относительно рабочего цикла двигателя. Поэтому при установке важно правильно восстановить эту связь, а затем проверить установленный момент подачи предусмотренным способом.
Руководство Cummins CFP59 отсылает к процедуре Fuel Pump Timing 005-037 для B3.9/B4.5/B5.9, бюллетень 3666087-02. Проверка самого насоса и его калибровки рассматривается отдельно, с отсылками к процедурам для рядного и распределительного исполнения. Это хороший пример того, почему «совместить риски» и «проверить исправность насоса» нельзя считать одной операцией. Эта документация относится к указанным в ней двигателям; переносить её порядок на другие Cummins нельзя. Cummins, руководство CFP59, раздел 12.
Сравните три случая:
| Топливная система | Что делает насос | Что важно при установке |
|---|---|---|
| Механический рядный или распределительный ТНВД | Создаёт подачу к форсункам в связи с положением привода | Установочное положение двигателя и насоса, способ проверки момента подачи |
| Cummins PT | Подаёт топливо в систему PT; впрыск выполняют форсунки с механическим приводом | Исполнение и калибровка насоса, монтаж привода, соединения и управление |
| Common Rail | Создаёт давление для системы с электронным управлением впрыском | Требования к монтажу и приводу конкретного насоса, чистота системы, подключение и диагностика |
Метки могут присутствовать в каждом из этих случаев. Их назначение определяют по документации, а не по внешнему сходству насоса с уже знакомым узлом.
Что собрать до поиска инструкции
Начните с фотографии шильдика двигателя и таблички насоса. Запишите:
- полную модель двигателя, его серийный номер ESN и CPL, если он указан;
- модель техники и сведения о замене двигателя, если она была;
- номер насоса, обозначение производителя и данные его исполнения;
- код топливной комплектации Fuel Code, если он доступен для этого двигателя;
- какие детали снимали вместе с насосом: шестерню, муфту, трубки, кронштейны или элементы управления.
ESN позволяет найти документацию и каталог для конкретного двигателя в QuickServe Online. Cummins указывает этот способ на своей странице руководств. CPL и номер насоса помогают дополнительно проверить комплектацию, но поиск только по надписи «Cummins 6B» или «KTA» оставляет слишком много неизвестного. Cummins, технические документы и руководства.
Например, на технике сохранился старый насос, а новый внешне похож и подходит к креплениям. Это повод сравнить таблички, каталожную замену, управление и калибровку. Совпадение фланца само по себе не подтверждает взаимозаменяемость.
Перед разборкой найдите в руководстве разделы снятия, установки и проверки насоса. Если документ описывает другое исполнение, на этом этапе лучше остановиться и уточнить применяемость. Собирать привод по инструкции от соседней модели рискованно даже тогда, когда фотографии выглядят одинаково.
Как читать порядок установки механического ТНВД
Универсальной последовательности «ВМТ, метка на валу, метка на шестерне, два оборота» нет. В инструкции нужно найти ответы на конкретные вопросы.
| Вопрос | Что уточнить в заводской процедуре |
|---|---|
| В каком положении должен стоять двигатель? | Как определяется нужный цилиндр и такт, какая установочная точка применяется |
| Как выставляется насос? | Используется ли фиксатор, контрольная метка, измерение или другой способ |
| Как соединяется привод? | Требования к шестерне, муфте, посадочным поверхностям и крепежу |
| Как проверяют момент подачи? | Метод измерения и допуск именно для данного исполнения |
| Что сделать с фиксаторами? | Когда они устанавливаются и когда должны быть сняты |
| Как проверить сборку? | Предписанная проверка после затяжки, включая проворачивание, если оно предусмотрено |
ВМТ первого цилиндра без определения такта не даёт всей информации. Произвольная риска, нанесённая при прошлом ремонте, тоже не равна заводской контрольной метке. Фотографии старого положения полезны для восстановления маршрута трубок и расположения деталей, но не заменяют проверку установки.
Например, до снятия насоса двигатель уже плохо запускался. Если просто повторить старое положение корпуса, можно сохранить прежнюю ошибку настройки. Мастеру нужны заводские исходные данные и контрольное измерение, а не только фотография «как было».
Не следует заранее считать, что на любом насосе есть шпонка или что все метки шестерён должны снова совпасть после двух оборотов коленвала. Это зависит от конструкции привода. Проверку выполняют в том объёме и тем способом, которые указаны в выбранной процедуре.
Чем отличается установка Cummins PT
В системе PT момент впрыска не задаётся насосом так, как у механического ТНВД с отдельными выходами высокого давления к цилиндрам. На официальной странице Cummins NT855 указано, что форсунки системы PT приводятся распредвалом и обеспечивают дозирование и момент впрыска. Cummins NT855, описание системы PT.
Поэтому искать для PT-насоса универсальный «угол опережения по метке на фланце» неверно. При его замене проверяют конкретное исполнение, привод и соединения, а настройки сверяют с документацией данного двигателя и насоса.
Регулировку клапанов и форсунок нельзя объявлять обязательной только потому, что поменяли PT-насос. Она может потребоваться по регламенту, после других выполненных работ или по результатам диагностики. Основание и порядок должны быть указаны в соответствующей процедуре. Настройка самого насоса и регулировка механизма форсунок решают разные задачи.
Например, после замены PT-насоса двигатель запускается, но не выходит на нужную частоту вращения под нагрузкой. Это не повод двигать насос «на один зуб» или менять регулировку форсунок наугад. Сначала проверяют правильность исполнения, управление и параметры топливной системы по диагностическому порядку этого двигателя.
Что означает установка насоса Common Rail
В Common Rail создание давления отделено от управления впрыском. Насос подаёт топливо под давлением, а блок управления задаёт работу форсунок по цилиндрам. Этот принцип описывает Bosch. Bosch, устройство Common Rail.
Из этого не следует, что любой насос Common Rail можно ставить в произвольном положении. Конкретный двигатель может иметь требования к положению привода и монтажу насоса. Их проверяют в сервисной документации. Но совпадение меток само по себе не подтверждает исправность датчиков синхронизации, достаточное давление в рампе или правильность электрических подключений.
Если двигатель не запускается, мастеру нужны коды неисправностей и результаты предусмотренных проверок. Поворот корпуса насоса как способ «сделать впрыск раньше» к этой системе неприменим.
Трубки высокого давления не ослабляют на работающем двигателе для проверки подачи или поиска воздуха. Давление снимают и систему заполняют только по предусмотренной процедуре, с учётом конструкции двигателя. Проверять утечку рукой также нельзя.
Что проверить независимо от вида системы
Подготовка рабочего места и аккуратная сборка нужны при любой замене, но детали процедуры различаются.
Чистота. До открытия соединений очищают область работ. Открытые отверстия защищают подходящими чистыми заглушками. Не используют ветошь как пробку и не оставляют снятые трубки открытыми рядом с разборкой двигателя.
Привод и крепления. Осматривают сопряжённые детали по требованиям руководства. Новый насос не устраняет износ муфты, повреждение посадки или проблему с опорным кронштейном.
Уплотнения, трубки и крепёж. Перечень заменяемых деталей берут из руководства. Требования к повторному использованию зависят от конструкции и исполнения узла.
Заполнение системы. Выбирают способ удаления воздуха для данного двигателя. Заполнение фильтра, работа подкачивающего насоса и допустимая продолжительность запуска не универсальны. Продолжительно крутить стартер вместо предусмотренной прокачки не нужно.
Контроль перед пуском. Сверяют снятие установочных приспособлений, подключение управления, затяжку и маршрут магистралей. Затем выполняют проверки, указанные для первого запуска и пробной работы.
Почему двигатель не запускается после замены
Один симптом может иметь несколько причин. Поэтому полезнее составить список проверок, чем сразу покупать второй насос.
| Что заметили | Что проверить до вывода о неисправности насоса |
|---|---|
| Стартер вращает двигатель, но запуска нет | Правильность детали, подачу топлива, управление остановом, ошибки установки; на электронном двигателе также результаты диагностики |
| Запуск стал дольше, чем до ремонта | Заполнение системы, герметичность подающей части и выполненные при разборке соединения |
| Двигатель запустился, но дымит или работает неровно | Для механического ТНВД проверить момент подачи; для других систем следовать их диагностической схеме |
| Мощность ограничена только под нагрузкой | Проверить топливоподачу и остальные причины ограничения мощности, которые указаны для двигателя |
| Появилась течь | Остановить проверку и найти негерметичное соединение; не пытаться компенсировать его увеличением подачи |
Цвет дыма и характер запуска не заменяют измерения. Полезно сохранить сведения о поведении двигателя до замены: это помогает понять, что появилось после сборки, а что осталось от исходной неисправности.
Когда нужна проверка на стенде
Установка насоса на двигатель и его калибровка на стенде являются отдельными работами. Совпадение установочных меток не подтверждает правильность подачи, работу регулятора или соответствие насоса нужной комплектации.
Если диагностическая процедура приводит к проверке самого насоса, нужен специалист с оборудованием и данными для этого исполнения. Он должен указать, что именно проверил и с какими нормативами сравнил результат. Регулировка винтов подачи или регулятора без этих данных не является способом устранить любой дым, недостаток мощности или трудный запуск.
Какие данные приложить к запросу на насос
В разделе топливных насосов есть разные по назначению узлы. Например, PT-насосы и шестерёнчатый насос подачи топлива нельзя считать взаимозаменяемыми только потому, что в названии обоих написано «насос Cummins».
Эти карточки относятся к отдельным позициям каталога. Применяемость, калибровку и исполнение проверяют по ESN, CPL и данным топливной системы; перечень не означает, что оба насоса подходят к одному двигателю.

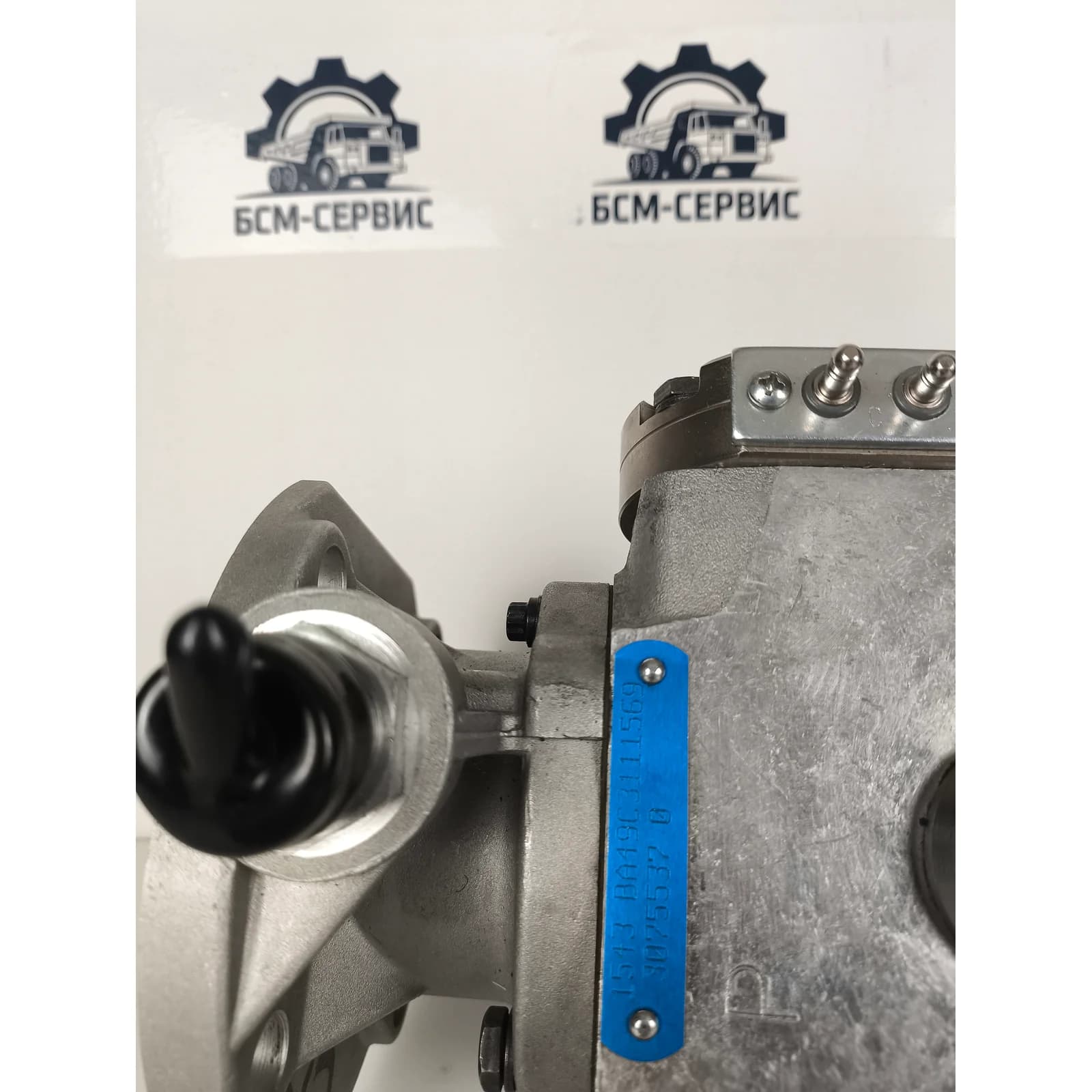

Для запроса запчастей подготовьте фотографию шильдика двигателя, табличку снятого насоса, номер детали из каталога и фотографии соединений. Если по инструкции нужны прокладки или уплотнения, перечислите их отдельно. Топливные фильтры также могут входить в план работ, но их номера и порядок обслуживания нужно брать из документации вашей техники.
