Датчики Cummins: давление масла и топлива, ошибки и проверка
Если на Cummins появляется ошибка давления масла или топлива, замена датчика не должна быть первым выводом. Блок управления получает электрический сигнал, а отклонение может возникнуть в самом датчике, его проводке или контролируемой системе. Например, низкое давление масла бывает реальным, даже если показания раньше иногда пропадали из-за разъёма.
journal
Ниже описан порядок поиска причины и подбора детали. Конкретные значения давления, напряжения и сопротивления следует брать из документации двигателя. Единой распиновки или универсального допуска для всех датчиков Cummins нет.
Какие датчики используются на Cummins
Набор датчиков зависит от модели, электронной системы управления, назначения двигателя и комплектации машины. На механическом двигателе часть приборов может обслуживать панель оператора или систему защиты установки. На электронном двигателе сигналы используют ECM, Engine Control Module, и другие контроллеры.
| Система | Что может измеряться | Почему это важно при диагностике |
|---|---|---|
| Смазка | Давление, температура или уровень масла | Эти параметры описывают разные состояния; нормальный уровень не подтверждает нормальное давление |
| Топливная система | Давление и температура топлива | Нужно знать место измерения и устройство системы: давление подачи и давление в рампе различаются |
| Охлаждение | Температура и уровень охлаждающей жидкости | Отказ измерительной цепи нужно отличать от перегрева и недостатка жидкости |
| Впуск | Давление и температура воздуха | Отклонение может быть связано с датчиком, утечкой воздуха или работой наддува |
| Синхронизация | Частота вращения и положение коленчатого или распределительного вала | Сигнал нужен для работы электронного управления; причины его потери проверяют по конкретной системе |
| Картер и его вентиляция | Давление, а в отдельных системах расход картерных газов | Измеряемая величина и способ оценки зависят от исполнения двигателя |
Давление и расход картерных газов нельзя считать одним и тем же показателем. В перечне датчиков Cummins датчики расхода и давления выделены в разные группы. Наличие определённой функции на одном двигателе не означает, что она предусмотрена на всех моторах этой серии.
Что означает код неисправности датчика
Сначала запишите полный код, его описание, активное или неактивное состояние и условия появления. Важно знать, возникла ошибка при включении зажигания, запуске, прогреве или работе под нагрузкой. Если диагностика показывает несколько кодов, сохраните их до удаления: общий дефект питания или проводки может затронуть сразу несколько цепей.
Формулировка «напряжение выше нормы» относится к электрическому сигналу и не означает автоматически высокое давление. Формулировка «давление ниже нормы» требует проверки самой системы. Точный смысл задаёт описание кода для установленной электронной системы управления.
Коды и текущие параметры можно читать совместимым диагностическим оборудованием, в том числе Cummins INSITE там, где он поддерживает двигатель. Руководства, электрические схемы и процедуры поиска неисправностей доступны в QuickServe Online. Искать их следует по ESN или конкретному семейству двигателя, проверяя соответствие установленной системе управления.
Сохранённый код не является готовым диагнозом. При отключении разъёма во время обслуживания тоже может появиться ошибка. С другой стороны, отсутствие кода не подтверждает исправность датчика: сигнал способен выглядеть допустимым для электроники, но неточно отражать измеряемую величину.
Датчик давления масла Cummins: с чего начать проверку
При аварийном сообщении о давлении масла выполните безопасную остановку по инструкции машины. Продолжать работу в расчёте на неисправный датчик нельзя, пока реальное давление не проверено.
Перед диагностикой уточните, какой прибор выдаёт предупреждение: электронный датчик ECM, отдельный датчик панели или дискретное реле давления. На одной установке могут использоваться разные измерительные цепи, и совпадение названия на панели не означает, что проверять нужно один и тот же узел.
После остановки осматривают двигатель, проверяют уровень масла и признаки утечки в порядке, предусмотренном руководством. Затем специалист выполняет контрольный замер подходящим манометром через указанное в документации подключение. Полученное давление оценивают при заданных оборотах и температуре масла, а не сравнивают с произвольной «нормой для дизеля».
Если контрольный замер подтвердил низкое давление, поиск причины продолжают в системе смазки. Если давление соответствует документации, а электронные данные расходятся с ним, проверяют датчик, разъём и цепь до контроллера. Исправный датчик не устраняет недостаток давления, а исправное давление не исключает дефект проводки.
Условный пример. После прогрева установка сообщает о низком давлении масла. Манометр, подключённый по процедуре производителя, тоже показывает значение ниже допустимого для этого режима. В этом случае покупка нового датчика не решает обнаруженную проблему. Если же контрольный прибор показывает допустимое давление, это основание перейти к проверке измерительной цепи, но ещё не основание признать сам датчик неисправным.
Датчик давления топлива в рампе и другие топливные датчики
На двигателях Common Rail датчик давления в рампе передаёт контроллеру данные о давлении накопленного топлива. В описании системы Bosch датчик и клапан регулирования или ограничения давления указаны как разные компоненты. При подборе не следует объединять их под названием «датчик топлива».
Затруднённый запуск, неустойчивая работа и снижение мощности могут сопровождать ошибки топливной системы. Однако эти признаки не указывают однозначно на датчик давления. Возможны проблемы подачи топлива, насосной части, регулирования, герметичности и электрических соединений. Причины и порядок их проверки зависят от конструкции установленной системы.
На Common Rail диагност сопоставляет заданное и фактическое давление при тех режимах, которые предусмотрены процедурой. Большая разница между ними сама по себе не доказывает отказ датчика: контроллер может правильно видеть, что система не создаёт требуемое давление. На другой топливной системе набор параметров и методика будут отличаться.
Соединения топливной системы высокого давления нельзя ослаблять для проверки «идёт ли топливо» на работающем двигателе. Cummins предупреждает об опасности проникновения топлива под кожу в руководстве CFP8E, разделе Fuel Rail. Перед работами необходимы остановка, исключение случайного запуска и процедура снятия остаточного давления для конкретной модели.
Условный пример. Двигатель плохо запускается, диагностика показывает недостаточное давление в рампе. Если установленный датчик корректно сообщает о реальном недостатке давления, его замена оставит причину запуска без ремонта. Поэтому сначала проходят процедуру по коду, а исправность датчика подтверждают предусмотренными в ней проверками.
Температура, коленвал и давление картерных газов
У датчика температуры важно различать температуру жидкости и температуру поверхности корпуса. Пирометр, направленный на корпус термостата, измеряет поверхность; его показание не является прямым эталоном температуры охлаждающей жидкости. Для проверки используют способ и контрольные значения из руководства. Сопротивление проверяют только у датчика того типа, для которого такая процедура предусмотрена.
Проблемы с сигналом положения или частоты вращения могут сопровождаться затруднённым запуском и остановкой двигателя. Но похожие симптомы бывают при других неисправностях. Кроме самого датчика проверяют цепь, условия установки и задающий элемент, если этого требует процедура. Появление отказа после нагрева тоже не определяет автоматически неисправную деталь.
По повышенному давлению картерных газов нельзя сразу назначать ремонт поршневой группы. Нужно оценить исправность измерительной цепи и вентиляции картера, а затем выполнить проверки двигателя. Износ цилиндров и колец является одной из возможных причин, но показание одного датчика без подтверждения недостаточно для такого заключения.
Проверка мультиметром: что нужно знать до измерения
Для электрической проверки нужны схема двигателя, обозначение разъёма, назначение контактов и процедура по обнаруженному коду. Число контактов и похожий корпус не определяют распиновку. Даже подходящий механически датчик может иметь другую характеристику сигнала.
При остановленном и подготовленном к обслуживанию двигателе осмотрите доступные соединения: фиксацию разъёма, повреждение проводов, следы жидкости, коррозии и трения жгута. Дальнейшие измерения проводят в том состоянии цепи, которое указано в инструкции. Измерять сопротивление в цепи под напряжением нельзя.
Для некоторых проверок требуется включённое питание, специальный переходник или диагностический прибор. Их выполняет специалист по схеме: случайное замыкание контактов может повредить электронику. Не следует подавать питание «для проверки» на неизвестный вывод, прокалывать изоляцию или двигать жгут возле вращающихся и горячих узлов.
Мультиметр полезен для поиска определённых электрических дефектов, но не заменяет все измерения. Для оценки формы сигнала положения вала может потребоваться осциллограф, а для подтверждения давления соответствующий контрольный прибор. Метод выбирают по задаче, а не по наличию инструмента.
Как подобрать датчик Cummins по номеру и ESN
Начните с номера снятой детали, фотографии её маркировки и таблички двигателя. Данные о том, где найти ESN Cummins, помогут подготовить заявку. Дополнительно укажите код ошибки и место установки датчика: это снижает риск перепутать разные узлы.
В каталоге BSM-Service есть, например, датчики давления топлива 4964102 и 5594397, положения коленвала 5491808, давления картерных газов 5461522 и температуры 3408345. Эти номера приведены как примеры существующих позиций каталога. Их наличие в одной статье не означает совместимость друг с другом или со всеми двигателями Cummins.
В наличии в СПб4964102 Датчик Давления Топлива КТА QSK-19 QSK-38
Дв. KTA38-38L 4964102
Под заказCummins 5594397 Датчик Давления Топлива КТА М QSM
Дв. M11-ISM-QSM-11L 5594397
Под заказ5491808 Датчик Положения Коленвала QSK50 КТА
Дв. QSK50-50L 5491808

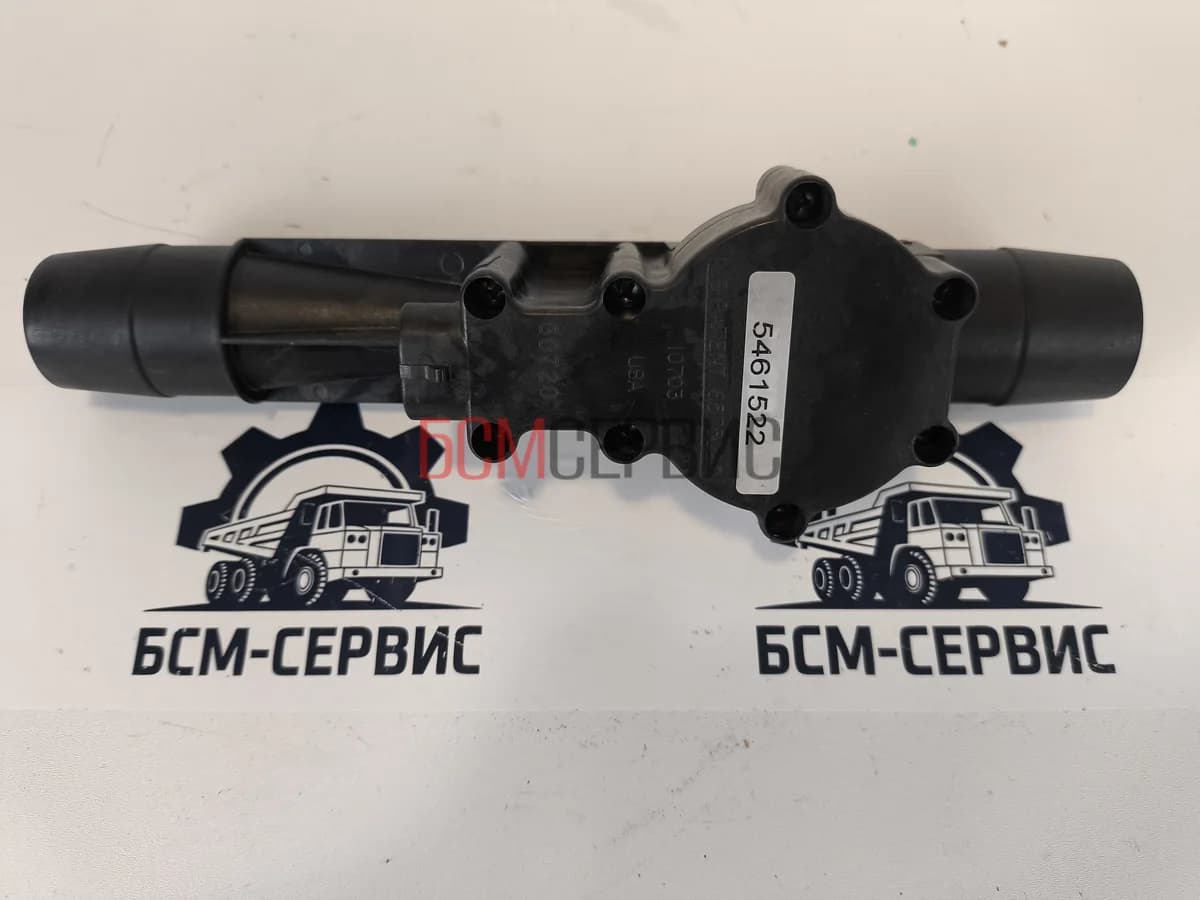

В наличии в СПб5461522 Датчик Давления Картерных Газов QSK К50
Дв. QSK45-45L 5461522
В наличии в СПбCummins 3408345 Датчик Температуры
Дв. ISB-QSB-6-7L 3408345
При подборе сверяют каталожный номер для конкретного ESN, официальные замены номера, резьбу или крепление, разъём, характеристику сигнала и комплектность. Совпадение внешнего вида или перечисление серии двигателя в объявлении не заменяет эту проверку. Если установленный узел меняли или переоборудовали, сведения о таком ремонте тоже нужны.
Посмотреть позиции можно в разделе «Датчики и электрика». Для запроса на подбор отправьте ESN, номер детали, фотографии, код неисправности и результат уже выполненных проверок. Тогда отдельно решаются две задачи: устранение подтверждённой неисправности и выбор детали, подходящей к установленному двигателю.
