Гидромуфта вентилятора КТА38 и КТА50: проверка привода и выбор ремкомплекта
Если Cummins КТА38 или КТА50 нагревается под нагрузкой, а вентилятор вращается, это ещё не означает, что привод работает правильно. Важны обороты, команда на включение и состояние всего охлаждения. Покупать ремкомплект гидромуфты только по признаку перегрева рано: похожую картину дают загрязнённый радиатор, повреждённый ремень, неполадки управления и недостаток охлаждающей жидкости.
journal
Разберём, какие сведения собрать до снятия узла, что проверяют при дефектовке и как заказать детали привода без ошибки в исполнении.
Что называют гидромуфтой вентилятора
В разговоре словом «гидромуфта» нередко называют разные муфты и приводы вентилятора с масляным управлением. По этому названию нельзя определить внутреннее устройство. Сначала найдите табличку или номер узла и его описание в документации машины.

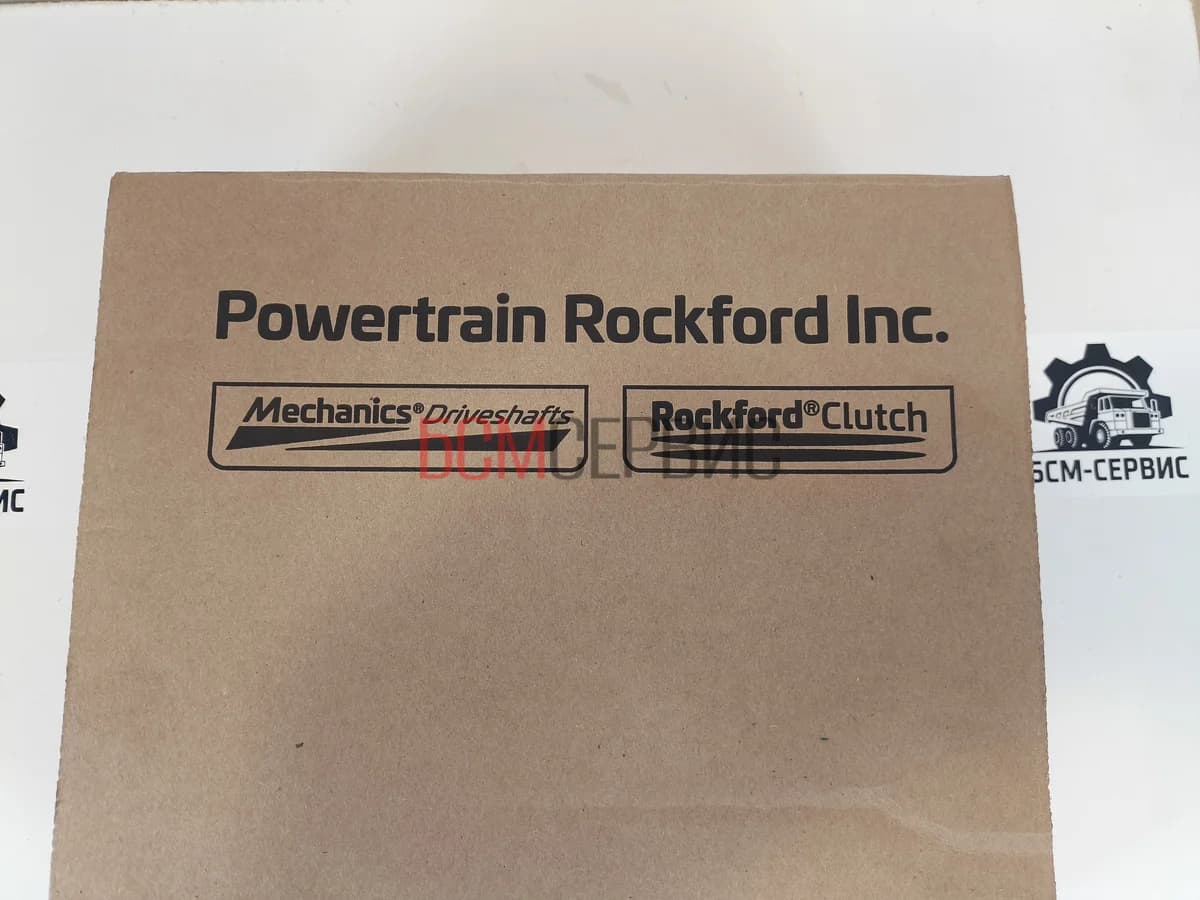

В некоторых муфтах масло управляет включением; это само по себе не означает, что момент передаётся между двумя колёсами через жидкость. Например, производитель описывает Rockford Series S170 как муфту с масляным управлением. У других исполнений могут отличаться конструкция, управление и порядок проверки.
Привод с регулируемой частотой вращения позволяет менять поток воздуха по потребности охлаждения. В каталоге Rockford показаны несколько серий; управление может быть отдельным или связанным с электронным блоком двигателя. Одну схему нельзя переносить на все машины с КТА50.
И комплектация самой установки имеет значение. В спецификации Cummins KTA50 Drilling Power Module указан механический привод вентилятора, а также разные варианты радиаторного охлаждения. Модель двигателя помогает начать поиск, но конкретный привод определяется комплектацией двигателя и машины.
Если вентилятор не включается или двигатель перегревается
Полезно записать, когда возникает неисправность: на холостом ходу, при постоянной нагрузке, после длительной работы или только в жару. Добавьте фактическую температуру по исправному прибору, коды неисправностей и сведения о недавнем ремонте. Это поможет мастеру выбрать последовательность проверок.
| Наблюдение | Что проверить сначала | Когда исследуют муфту |
|---|---|---|
| Температура растёт под нагрузкой | Уровень жидкости, радиатор, поток воздуха, ремни, соответствие нагрузки установке | Когда подтверждено, что вентилятор не развивает требуемую для этого режима частоту вращения |
| Вентилятор постоянно работает с высокой скоростью | Команду управления, датчики и предусмотренный аварийный режим | После проверки управления и схемы конкретного узла |
| Есть гул, вибрация или биение | Лопасти, крепления, ролики, ремни и подшипники привода | При обнаружении люфта, повреждений или ненормального вращения снятого узла |
| На корпусе появляются масляные следы | Источник течи и соединения магистралей | Если течь относится к уплотнениям самой муфты |
Шум вентилятора можно отметить как симптом. Он не заменяет измерение оборотов и проверку команды. Холодный двигатель тоже не даёт универсального теста: частота вращения на холодную зависит от исполнения и режима управления.
Внешний осмотр ремней, креплений и соединений выполняют при остановленном двигателе, исключив автоматический запуск установки. Проверку работающего привода проводят предусмотренным для этой машины способом, без приближения рук или инструмента к лопастям.
Пример проверки привода при перегреве
Условный пример: на установке с КТА50 температура растёт после увеличения нагрузки. Радиатор недавно обслуживали, поэтому хочется сразу обвинить гидромуфту.
Сначала уточняют, проходит ли воздух через весь пакет радиаторов, правильно ли установлены кожух и вентилятор, исправен ли приводной ремень. Затем сравнивают температуру с командой включения и фактическими оборотами вентилятора по документации узла.
Если команда не поступает, ищут причину в управлении и входных сигналах. Если команда есть, а требуемого вращения нет, проверяют привод, условия подачи рабочей жидкости и саму муфту. Точку измерения, допустимое давление и частоту вращения берут из инструкции конкретного исполнения. При утечке жидкости сначала устанавливают её источник.
Такой порядок помогает получить основание для ремонта. Сам факт, что радиатор недавно обслуживали, не подтверждает исправность всей системы охлаждения и неисправность муфты.
Когда нужен ремкомплект гидромуфты
Ремкомплект выбирают после осмотра и измерений. При разборке оценивают корпус, вал, посадочные места, подшипники, уплотнения и рабочие элементы, которые предусмотрены конструкцией. У мастера должны быть допуски этого узла и перечень обязательных операций после сборки.
Если изношены заменяемые элементы, а основные детали пригодны, ремонт с комплектом может быть возможен. Если есть трещины, деформация или повреждённые посадочные места, состав ремонта будет другим. Наличие нового комплекта не делает пригодным повреждённый корпус.

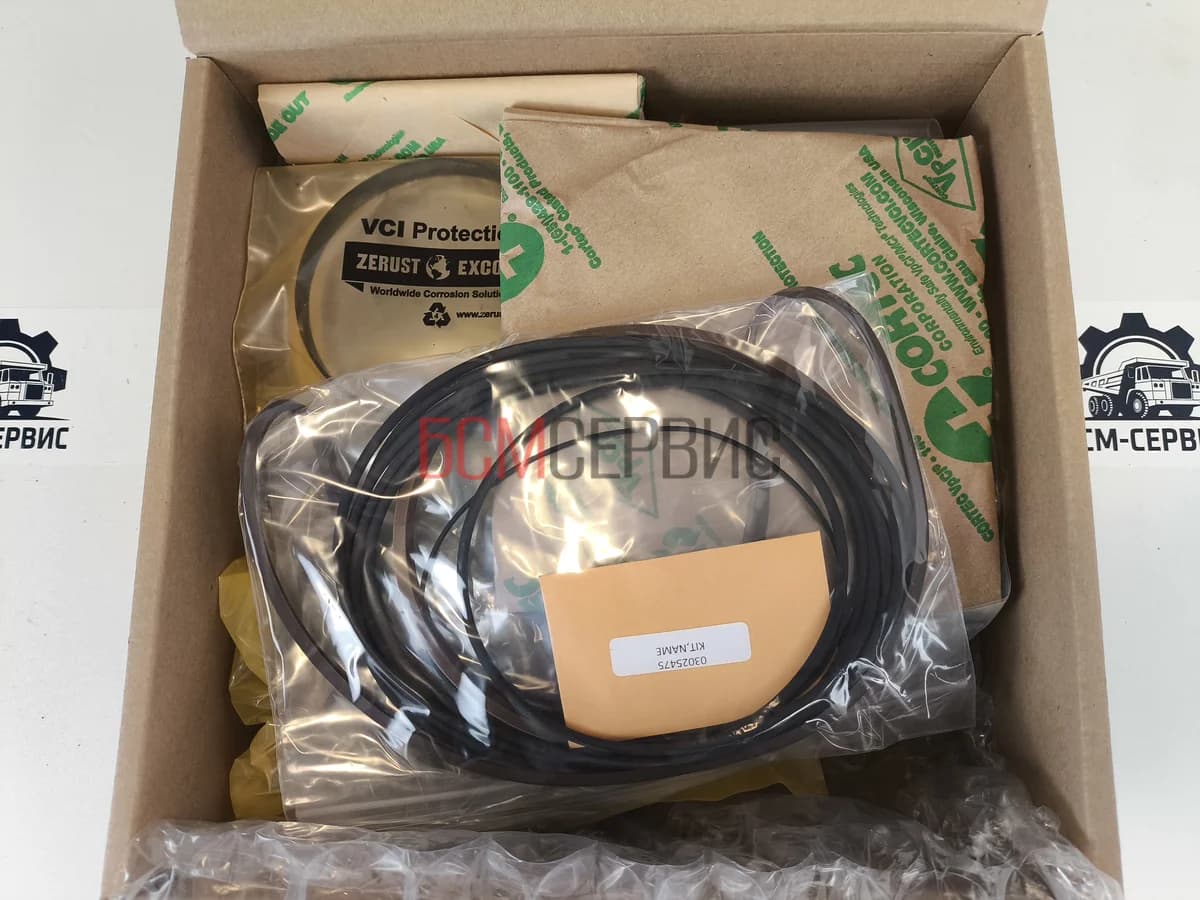

В нашем каталоге есть карточка RCK3033592. Перед заказом сверяем её с номером установленной муфты и требуемым составом ремонта. Полный состав конкретной поставки уточняют по спецификации и упаковочному листу; по фотографии всех размеров и материалов не определить.
Ремни и натяжные ролики КТА38 и КТА50
Пока привод разобран, удобно осмотреть ремни, ролики и шкивы. Проверяют повреждения, следы перекоса, состояние рабочих поверхностей и вращение роликов. Замена нужна по результату осмотра и регламенту, а не только потому, что рядом ремонтируют муфту.
Для ремня важны профиль, число ручьёв, длина и схема привода. Для ролика нужны номер сборки, размеры и способ крепления. В двух установках с одним КТА38 могут стоять разные вспомогательные агрегаты. Поэтому ответ на запрос «ремни Камминз КТА38» начинается с номера старого ремня или каталога конкретной комплектации.
Например, надпись 3039376 на снятом ремне позволяет проверить соответствующую карточку. Если номер не читается, нужны фото маркировки и привода, размеры и данные двигателя. Подбирать замену только по внешнему сходству роликов тоже не стоит.
Что отправить для подбора деталей
Подготовьте номер двигателя ESN и CPL, модель машины или установки, табличку муфты и фотографии привода. Если узел разобран, приложите список дефектов с измерениями и перечень деталей, которые мастер предлагает заменить. Для ремней и роликов добавьте их собственные номера.
Связанные позиции можно посмотреть в разделах «Система охлаждения» и «Ремни и шкивы». Сведения по двигателям собраны на страницах КТА38 и КТА50.
Если номер двигателя уже найден, отправьте его вместе с фото через массовый запрос. По этим данным можно проверить артикулы деталей и составить комплект для согласованного ремонта. Наличие, цену и срок отгрузки уточняем для конкретных позиций на момент запроса.
Частые вопросы
Можно ли заказать муфту только по надписи КТА50?
Для точного заказа нужен номер установленного узла и комплектация машины. Модель двигателя не определяет все исполнения привода вентилятора.
Гул означает, что нужен ремкомплект?
Сначала найдите источник: шуметь могут ролики, подшипники, ремень или другие детали рядом с вентилятором. После этого решают, что снимать и измерять.
При любом перегреве надо менять гидромуфту?
Нет. Сначала проверяют охлаждение и работу управления. Муфту исследуют, когда наблюдения и измерения указывают на неисправность привода.
