Holset: что за турбины стоят на Cummins и когда хватит ремкомплекта
У турбины Holset можно заменить подшипники и уплотнения. Иногда этого хватает для ремонта. Если колёса касались корпуса или пострадал вал, понадобятся другие детали. Чтобы выбрать их, нужен номер турбины с таблички, а после снятия — осмотр и измерения. Покупать ремкомплект до дефектовки имеет смысл только тогда, когда уже понятно, что именно изношено.
journal
Почему на Cummins стоит Holset
Holset — марка турбокомпрессоров Cummins. Компания появилась в английском Хаддерсфилде в 1952 году, в 1973-м её приобрела Cummins. С 2006 года она называется Cummins Turbo Technologies. Марка Holset осталась на продукции; эти даты есть в истории производителя.
Такие турбины встречаются на Cummins — от ISF до QSK, а также на других дизелях. Для конкретной машины проверяйте номер узла и происхождение поставки. Надпись Holset на корпусе и указанная страна изготовления сами по себе не подтверждают подлинность детали.
Как читать маркировку турбины Holset
- H1, H2, H3 — ранние семейства турбин.
- HC3, HC5 встречаются на тяжёлых дизелях.
- В линейку HX входят, например, HX35, HX40, HX80 и HX82.
- У HE есть исполнения с разным управлением наддувом. Префикс HE ещё не говорит о том, что перед вами турбина с изменяемой геометрией (VGT).
Для заказа лучше всего сфотографировать табличку целиком. Нужны модель, номер сборки (Assy / P/N) и серийный номер. У двух турбин с одной моделью могут отличаться корпуса, колёса и настройки, поэтому одного «HX82» в заявке мало.
Если подбираете узел для KTA19 или QSK30, добавьте ESN двигателя и CPL. Это поможет сверить его комплектацию с номером турбины.
Масло, впуск и причины поломок
В турбинах с подшипниками скольжения вал работает на масляной плёнке. Забитая подача или запуск без смазки повреждают подшипники. Грязь и продукты износа в масле действуют как абразив: зазоры увеличиваются, а при сильном износе колёса могут задевать корпус.
После работы под нагрузкой двигателю нужно остыть в режиме, указанном в его руководстве. Если остановить горячую турбину без предусмотренного охлаждения, масло в подшипниковом узле может закоксоваться. Время охлаждения зависит от двигателя и режима, на котором он работал.
Отдельная причина — посторонние предметы во впуске. Они могут погнуть или обломать лопатки компрессорного колеса. При таких повреждениях заменой втулок и уплотнений уже не обойтись.
При сизом дыме, свисте или потере тяги осмотрите весь тракт. Утечка наддува, забитый впуск или выпуск, затруднённый слив масла и повышенное давление картерных газов тоже могут давать эти симптомы. В диагностической таблице Holset указано, какие причины проверять до замены турбины.
Небольшой радиальный люфт на сухом подшипниковом узле может быть допустим. Нужны измерения и допуски вашей модели, отдельно — проверка осевого зазора и следов касания колёс. По одному ощущению люфта рукой решение о ремонте не принимают.
Ремкомплект турбины, картридж или замена узла
Ремкомплект содержит подшипники, уплотнения и другие детали — состав зависит от артикула. Его можно использовать, если вал, колёса и корпуса пригодны к дальнейшей работе. Это проверяют после разборки.
| Состояние | Решение |
|---|---|
| Изношены подшипники и уплотнения, вал и корпуса в допуске | Подобрать ремкомплект; проверить и отбалансировать вращающийся узел по процедуре производителя |
| На колёсах или корпусах есть следы касания | Измерить детали. Одного ремкомплекта может не хватить |
| Повреждены лопатки или вал | Решить, можно ли заменить вращающийся узел или нужен картридж либо турбина в сборе |
| Есть трещины, следы заклинивания или сильного перегрева | Проверить, какие детали ещё пригодны к работе, и составить список замены |
В смете ремонта должны быть и детали, и работа: разборка, измерения, балансировка, сборка. Добавьте устранение причины отказа — например, неполадок с подачей масла. Только после этого стоимость можно сравнивать с заменой узла. Даже хороший ремкомплект не восстановит повреждённый вал или колесо.

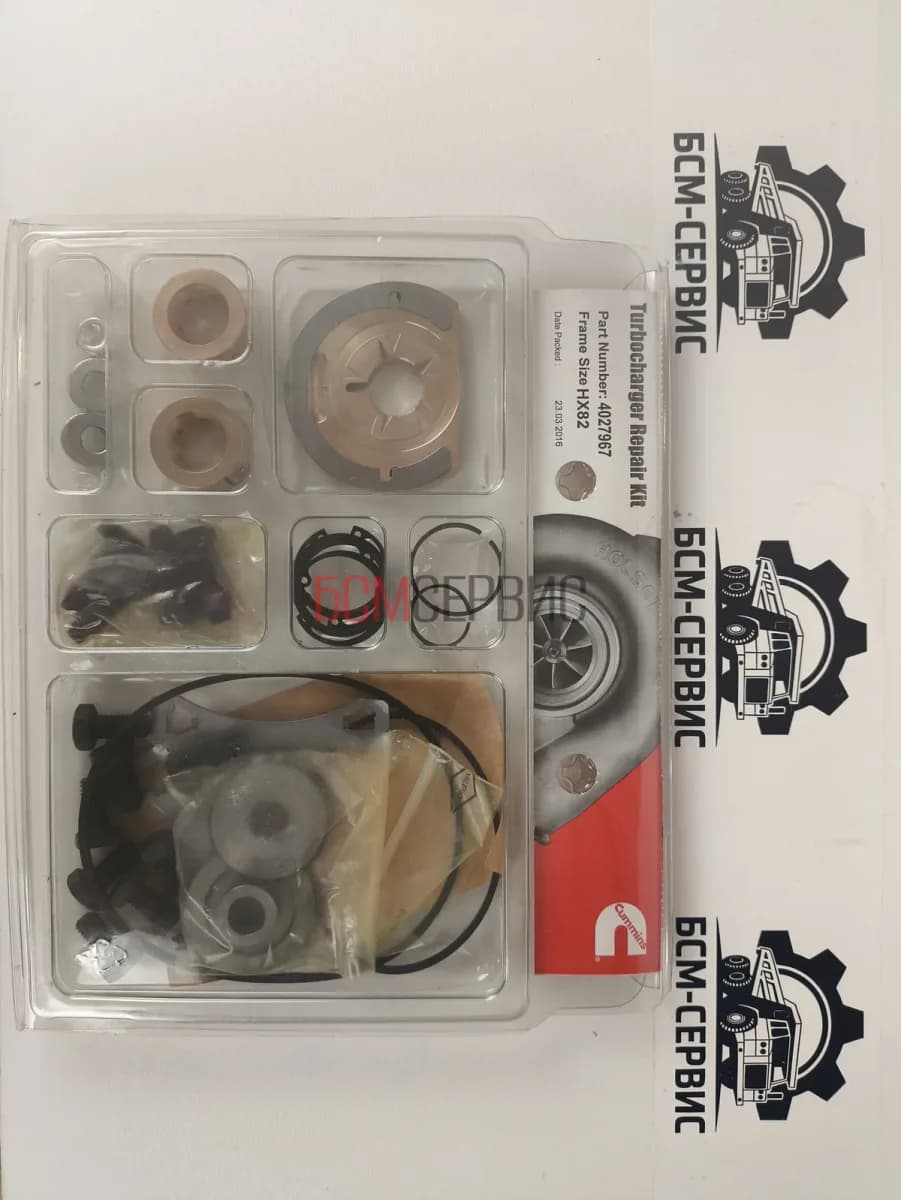

В наличии в СПбРемкомплект ТРК Cummins 4027967
Дв. QSK30-30L 4027967
В наличии в СПбР/к турбокомпрессора Holset KTA19 3803257, 3545677
Дв. KTA19-19L 3803257
В наличии в СПбПодшипник турбокомпрессора Cummins 3598528 / 3531703 / 3519627
Дв. KTA38-38L 3598528
В наличии в СПбУпорный подшипник ТКР Cummins 3536914 / 3526985 / 3523306
Дв. KTA19-19L 3536914
Карточки выше ведут на ремкомплекты 4027967 и 3803257, подшипник 3598528 и упорный подшипник 3536914. Для проверки применяемости пришлите номер турбины и данные двигателя. Цену и количество к отгрузке подтвердит менеджер. Остальные позиции — в разделах «Запчасти для турбин» и «Турбокомпрессоры».
У мастерской стоит уточнить, что войдёт в проверку после сборки и какие результаты вы получите. Производитель в описании Holset Reman указывает контроль повреждений, геометрии и балансировки. Согласуйте эти работы до ремонта, а не после установки турбины на двигатель.
Что проверить при установке
Перед установкой убедитесь, что в масляных магистралях нет загрязнений и подача со сливом исправны. После ремонта двигателя отдельно проверьте, не осталось ли продуктов износа. Масло и фильтры меняйте по регламенту; режим охлаждения перед остановкой берите из руководства двигателя. Если причину предыдущего отказа оставили без внимания, новая турбина тоже может пострадать.
Для подбора отправьте фото таблички и номер двигателя через массовый запрос. Если турбина уже разобрана, приложите фотографии повреждённых деталей и результаты измерений.
Частые вопросы
Надпись Holset означает, что турбина оригинальная?
Одной надписи мало. Сверьте номер сборки и маркировку, уточните происхождение поставки.
Можно ли выбрать ремкомплект только по модели HX82 или HX83?
Нужен ещё номер сборки с таблички: у одной модели бывают разные исполнения. При подборе по двигателю приложите ESN и CPL.
Как оценить радиальный люфт турбины?
Сначала измерьте зазоры по допускам модели. Если есть следы касания, износ вала или повреждения колёс, замены подшипников может не хватить.
