Неисправности дизельных форсунок: признаки, проверка и когда менять

Сначала определите систему впрыска

У многих исполнений Cummins 4BT/6BT/6BTA стоят механические форсунки. Давление для впрыска создаёт рядный или распределительный ТНВД. Когда оно достигает заданной величины, игла распылителя преодолевает усилие пружины и открывается. На стенде у такой форсунки проверяют давление открытия, герметичность и распыл.

С Cummins PT порядок другой. На NT855 и двигателях KTA с этой системой насос подаёт топливо к форсункам по общей магистрали. Впрыск выполняет плунжер внутри форсунки; в движение его приводит кулачок распредвала через привод. После установки форсунки регулируют по процедуре для своего двигателя и CPL.

На части KTA38/KTA50 встречается STC (Step Timing Control) — система ступенчатого изменения момента впрыска. Для подбора такой форсунки понадобятся серийный номер двигателя (ESN) и CPL. По одной надписи «KTA50» нужное исполнение не определить.

В Common Rail топливо под высоким давлением находится в общей рампе. ЭБУ задаёт момент и длительность впрыска. При проверке смотрят управляющий клапан, электрическую часть, распыл и обратный слив. Для некоторых систем после ремонта или замены нужно ввести корректировочный код форсунки.

Дым, троение и другие признаки

Тяжёлый пуск с белым дымом бывает при плохом распыле или недостаточной подаче. Похожие симптомы дают холодный двигатель, низкая компрессия, воздух в топливе и неверный момент впрыска. Запишите, когда появляется дым: только при пуске или уже на прогретом моторе.

Если мотор работает неровно или пропускает вспышки в одном цилиндре, проверьте также привод форсунки, проводку и клапанный механизм. На PT-двигателе ошибки регулировки привода могут сопровождаться стуком.

Чёрный дым под нагрузкой — повод осмотреть воздушный фильтр, впуск, наддув и выпуск. Перелив форсунки тоже входит в список возможных причин. При резком металлическом стуке проверяют распыл, подачу и момент впрыска.

С маслом откладывать проверку нельзя. Если уровень на щупе растёт, а масло пахнет дизтопливом, остановите двигатель до выяснения причины. Разжиженное масло хуже защищает вкладыши, гильзы и поршневую группу.

Как проверить форсунки на дизельном двигателе

На электронном двигателе начните со штатной диагностики: считайте ошибки, посмотрите параметры и коррекции, выполните тест отключения цилиндров, если он предусмотрен. Так можно найти цилиндр, который даёт меньше мощности. Дальше придётся проверить, связана ли потеря с форсункой, клапанами или компрессией.

Пирометром можно сравнить температуру выпускных каналов. Измеряйте в одинаковых точках и на одном режиме, учитывайте устройство коллектора. Если один патрубок заметно холоднее, у этого цилиндра стоит искать причину слабой работы. Саму форсунку такое измерение ещё не проверяет.

Для Common Rail пригодится проверка обратного слива. Нужен комплект, рассчитанный на вашу систему, и заводские допуски. Слишком большой слив указывает на внутреннюю негерметичность. Распылитель при этом остаётся за пределами проверки: даже с нормальной обраткой он может работать неправильно.

До разборки проверьте фильтры, давление подачи топлива и наличие воздуха в магистралях. По результатам диагностики могут понадобиться измерение компрессии, проверка клапанных зазоров и осмотр впуска. Эти проверки помогут решить, нужно ли вообще снимать форсунки.

Проверка форсунок на стенде: какие результаты нужны

Отдавая форсунки на проверку, попросите результаты по тест-плану их артикула. На стенде измеряют подачу в разных режимах, герметичность, обратный слив и другие параметры, предусмотренные для этой модели.

У механических форсунок проверяют давление открытия. У PT — подачу и калибровку. У Common Rail — работу управляющей части; кодирование выполняют, если его требует производитель. Одинаковый внешний вид форсунок не означает, что их можно проверять по одному тест-плану.

Никогда не ослабляйте трубки и штуцеры Common Rail на работающем двигателе. Топливо под высоким давлением способно проникнуть под кожу. Сброс давления и разборку выполняют только по процедуре для конкретного двигателя.

Износ и засорение форсунок

Износ иглы и седла распылителя ухудшает герметичность. Если отверстия забиты загрязнениями или закоксованы, нарушается факел распыла. Повреждения отверстий тоже меняют его форму. У PT-форсунки отдельно проверяют плунжерную часть: потеря герметичности сказывается на подаче.

В Common Rail большой обратный слив может быть связан с износом управляющего клапана. Из-за него давление в рампе набирается хуже, пуск затягивается. Бывают и электрические неисправности — обрыв или межвитковое замыкание; ЭБУ может записать ошибку и отключить цилиндр.

Если в топливе обнаружились вода или металлические частицы, проверьте бак, фильтры и магистрали до установки новых форсунок. При монтаже заглушайте открытые трубки и не допускайте попадания грязи. Загрязнение системы способно быстро испортить заменённые детали.

Ремонтировать одну или менять комплект

Если одна форсунка не прошла проверку, сравните её результаты с остальными. Когда они укладываются в допуски, можно рассматривать замену одной. Новая должна соответствовать исполнению двигателя и артикулу снятой детали. При общем износе или нескольких форсунках с пограничными результатами стоит обсудить замену комплекта.

Механические форсунки и часть PT-форсунок можно ремонтировать, если есть подходящие распылители и данные для калибровки. С Common Rail обращаются в мастерскую со специализированным стендом. После установки остаются регулировки и, для систем, где это предусмотрено, ввод кода форсунки.

Форсунки Cummins в каталоге

В наличии в СПб

Форсунка Cummins CCEC 3095773 Оригинал Новая KTA50 KTA38

Дв. QSK50-50L 3095773

Арт. 309577349 000 ₽

В наличии в СПб

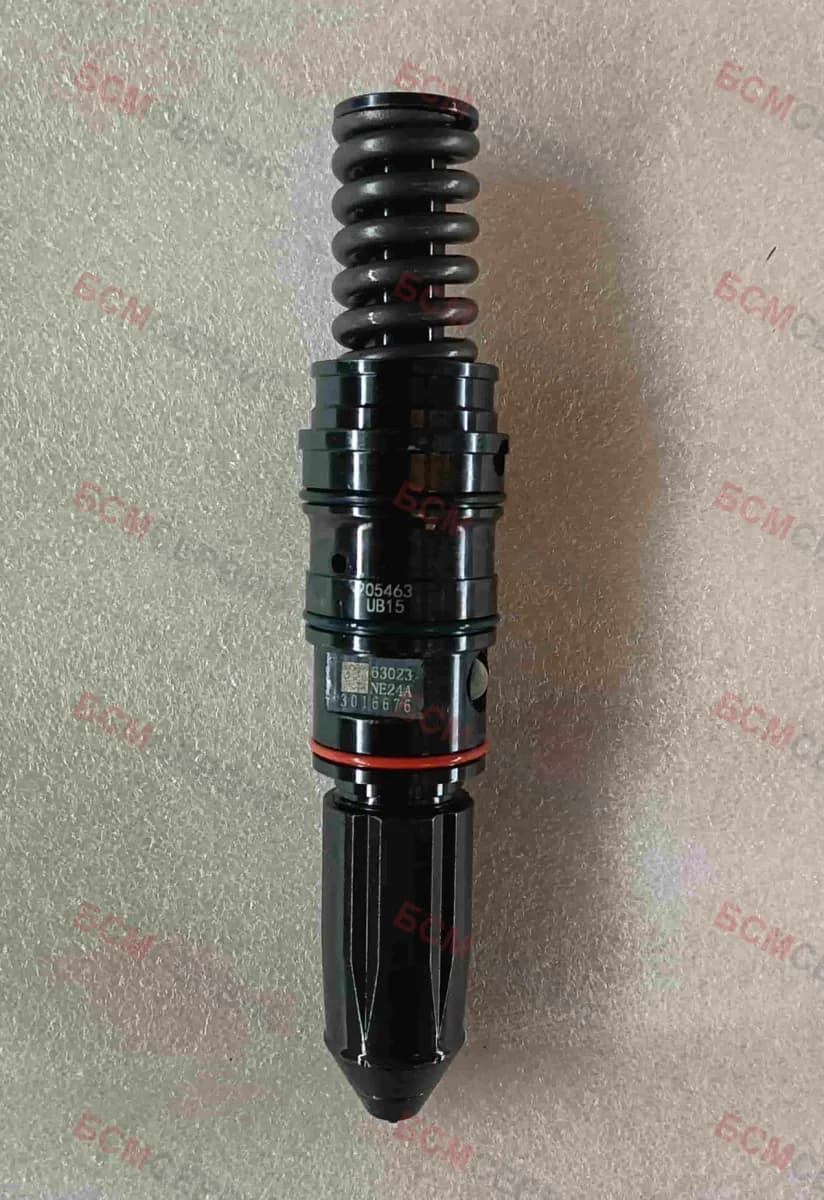

Форсунка топливная Cummins KTA19, 3016676 3001485

Дв. KTA19-19L 3016676

Арт. 301667611 165 ₽

В наличии в СПб

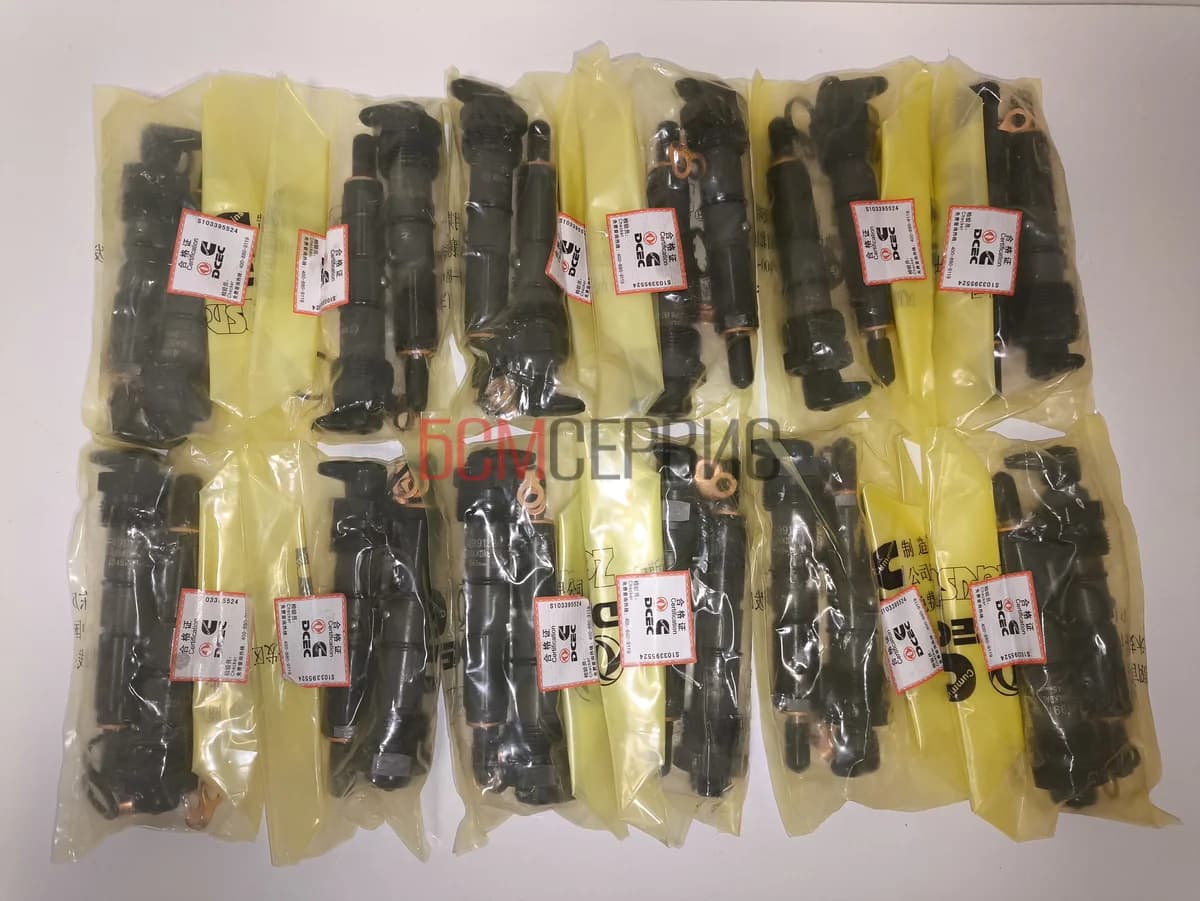

Форсунка Cummins DCEC C4991280 Оригинал Новая 4BT 6BT
